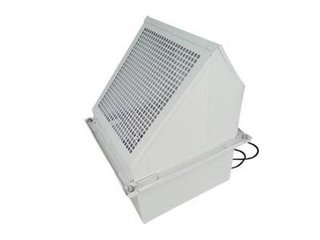

WEX邊墻風機
邊墻風機
WEX(WEXD)邊墻風機采用高科技的前掠式葉輪、先進的前掠型葉片采用最新的空氣動力學實驗結果優化，該葉型漸進地切入空氣，葉片曲現光滑流暢并保持流線型，在與空氣脫離時葉片外緣傾角減少了脫離紊流，從而在盡量擴大排風量的同時保證低噪音。在設計過程中進行了充分的應力分析，通過補強筋降低了葉片末端振幅，防止葉片變形斷裂，低噪音的外轉子或內轉子風機專業風機電機直聯傳動，有效的降低噪音對周遍環境的影響，方型外殼設計方便與安裝在混凝土墻、磚墻或輕鋼壓型墻體上，方型防雨罩結構牢固，外形美觀。具有噪聲低、風量大、運行可靠、性能參數范圍廣、安裝簡便等特點，免潤滑型外轉子電機性能穩定可靠，減少了傳動損失，降低了機器重量。由于電機直接置于氣流之內，保證散熱良好，延長了電機壽命。
防護等級為IP54，絕緣等級為F，溫生B級，電機應當位于氣流之內可以冷卻到電機，以便是電機溫度過高形成短路，鋁制標牌有清楚可識別的風機編號，型號和產品名稱，旋轉方向，氣流方向等，可保證客戶方便的查詢生產日期，查詢到配件的歷史記錄，為維修保養提供條件
邊墻風機廣泛應用于廠房車間和民用、商用建筑工程的邊墻壁式排風送風換氣。根據輸送氣體，環境環境的不同要求，可定制成防腐邊墻風機、防爆邊墻風機。
風機的安裝：
A混凝土墻或磚墻：
建議按照樣本推薦的“邊墻留洞尺寸”預留安裝孔，裝風機嵌入后在風機與墻體之間填充發泡劑進行修整找平并防水。
B壓型彩鋼板墻面：
建議在開洞部位根據開洞尺寸設置上下兩道過梁和立柱，在其間嵌入風機，并且在風機與墻體之間填充發泡劑修整找平并防水，也可根據實際情況采用三角型支撐或絲桿吊裝。
WEXD(WEX)系列風機一般用于邊墻壁式排風，配設45°防雨罩（或特殊制造成60°）和防蟲網（夜間可防止昆蟲循燈光飛入車間）�？砂葱枰瞥蛇厜λ惋L機型號為WSPD(WSP)，配設90°防雨罩(防風、雨、塵)和防蟲網（夜間可防止昆蟲循燈光飛入車間）。附件選配：重力式止回風閥（可確保車間在風機不開時保持與室外隔絕），訂貨時注明。
|
WEX邊墻排風機型號 |
風量 |
靜壓 |
電壓 |
頻率 |
電機功率（W） |
電流 (A) |
轉速（r/min） |
噪音 |
電容 |
|
WEX-350D4 |
2800 |
50 |
380 |
50 |
125 |
0.35 |
1380 |
62 |
- |
|
WEX-350E4 |
2200 |
50 |
220 |
50 |
125 |
0.53 |
1360 |
62 |
4 |
|
型號 |
風量 |
靜壓 |
電壓 |
頻率 |
電機功率 |
電流 |
轉速（r/min） |
噪音 |
電容 |
|
WEX-400D4 |
3800 |
45 |
380 |
50 |
180 |
0.4 |
1400 |
68 |
- |
|
WEX-400E4 |
3600 |
50 |
220 |
50 |
180 |
0.8 |
1400 |
68 |
6 |
|
型號 |
風量 |
靜壓 |
電壓 |
頻率 |
電機功率（W） |
電流 |
轉速（r/min） |
噪音 |
電容 |
|
WEX-450D4 |
6500 |
50 |
380 |
50 |
250 |
0.52 |
1350 |
70 |
- |
|
WEX-450E4 |
6300 |
50 |
220 |
50 |
250 |
1.15 |
1360 |
70 |
8 |
|
型號 |
風量 |
靜壓 |
電壓 |
頻率 |
電機功率（W） |
電流 (A) |
轉速（r/min） |
噪音 |
電容 |
|
WEX-500D4 |
7800 |
50 |
380 |
50 |
370 |
0.7 |
1350 |
72 |
- |
|
WEX-500E4 |
7600 |
50 |
220 |
50 |
370 |
1.75 |
1200 |
72 |
10 |
|
型號 |
風量 |
靜壓 |
電壓 |
頻率 |
電機功率（W） |
電流 (A) |
轉速（r/min） |
噪音 |
電容 |
|
WEX-550D4 |
9300 |
50 |
380 |
50 |
550 |
1.2 |
1300 |
78 |
- |
|
WEX-550E4 |
8300 |
50 |
220 |
50 |
550 |
2.1 |
1180 |
68 |
10 |
|
型號 |
風量 |
靜壓 |
電壓 |
頻率 |
電機功率（W） |
電流 |
轉速 |
噪音 |
|
WEX-600D4 |
12500 |
100 |
380 |
50 |
750 |
1.6 |
1380 |
80 |
|
WEX-650D4 |
16500 |
100 |
380 |
50 |
1900 |
3.5 |
1350 |
＜81 |
|
WEX-700D6 |
13000 |
50 |
380 |
50 |
1000 |
2.3 |
920 |
＜82 |
|
WEX-750D6 |
16200 |
50 |
380 |
50 |
1200 |
3.2 |
910 |
＜83 |
|
WEX-800D6 |
23000 |
75 |
380 |
50 |
1400 |
3.4 |
940 |
＜85 |
|
WEX-900D6 |
25000 |
75 |
380 |
50 |
1600 |
3.2 |
940 |
＜86 |
